Электродвигатели асинхронные с фазным ротором

Описание

Трехфазные асинхронные электродвигатели с фазным ротором серии 5АНК применяются для привода механизмов (агрегатов) как с тяжелыми, так и с плавными, ступенчатыми условиями пуска.
Использование данного типа электрических двигателей актуально для приводов вентиляторов, компрессоров, металлорежущего и кузнечно-прессового и металлорежущего оборудования, а также вентиляторов, компрессоров и т.д.

Основные технические характеристики:

•  Электродвигатели 5АНК выполнены в закрытом обдуваемом исполнении;
• Режим работы - S1-S8;
• Напряжение питания 220В/380В, 380/660В при частоте 50 и 60 Гц;
• Степень защиты базового исполнения - IP 23;
• Типы климатического исполнения - У и Т.

Структура условного обозначения


Технические характеристики

Тип	Pн,кВт	I, А	Частота вращения, об/мин*	КПД, %	cosφ	Мm/Мн	U ротора, В	I ротора, А	Шум, дБ	Момент инерции ротора, кг*м2	Масса, кг**
2р=4
5AHK200L4	37	71	1448	89	0,88	3	316	74	91	2,21	350
5АНК200М4	30	58	1439	89	0,88	3	255	76	91	1,82	300
5АНК200МА4	45	87	1442	89	0,88	2,5	240	120	94	2,6	380
5АНК200МВ4	55	105	1448	90	0,88	2,5	288	121	94	2,96	400
5АНК225М4	55	106	1439	90	0,88	2,5	287	118	94	2,96	400
5AHK250S4	75	142	1453	90,5	0,89	2,6	450	104	97	5,35	470
5АНК250М4	90	168	1457	91	0,89	2,6	525	107	97	6	550
5AHK280S4	110	202	1458	91,5	0,89	3	349	196	100	9,1	700
5АНК280М4	132	239	1463	92,5	0,89	3	419	194	100	10,39	750
5АНК315S4	160	290	1465	92,5	0,87	2,7	340	281	87	4,2	950
5АНК315МА4	185	330	1465	92,8	0,87	2,9	381	292	87	4,7	1050
5АНК315МВ4	200	359	1470	93,3	0,87	2,9	440	270	87	5,1	1150
5АНК315МС4	220	390	1475	93,3	0,87	2,7	470	279	90	5,6	1250
2р=6
5АНК200М6	18,5	39	949	86,5	0,81	2,8	187	65	85	2,17	320
5AHK200L6	22	46	955	87,5	0,82	2,8	224	63	85	2,55	350
5АНК225МА6	30	60	955	87,5	0,85	2,2	227	86	88	3,24	370
5АНК225МВ6	37	74	964	89	0,85	2,2	287	82	88	3,74	400
5AHK250S6	45	88	966	89	0,85	2,2	320	90	91	6,61	480
5АНК250М6	55	106	967	89,5	0,85	2,2	361	98	91	7,52	500
5АНК250МА6	75	150	968	91	0,85	2,4	455	103	91	9,26	550
5AHK280S6	75	147	967	90,5	0,88	2,5	388	118	94	11,52	660
5АНК280М6	90	167	972	91	0,89	2,5	482	118	94	14,05	800
5АНК315S6	110	208	975	92,5	0,86	2	246	279	87	5,3	950
5АНК315МА6	132	261	972	92,8	0,86	2,2	306	260	87	6,1	1100
5АНК315МВ6	160	302	980	93,3	0,86	2,2	359	275	90	7,5	1250
2р=8
5АНК200М8	15	37	706	85	0,73	2,2	153	64	84	2,14	300
5AHK200L8	18,5	44	712	86	0,73	2,2	187	64	84	2,52	350
5АНК225МА8	22	49	710	86	0,78	2	161	90	84	3,16	350
5АНК225МВ8	30	66	713	87	0,79	2	200	97	87	3,62	400
5AHK250S8	37	79	715	87,5	0,79	2	218	110	87	6,42	450
5АНК250М8	45	96	720	88,5	0,79	2	264	109	90	7,33	500
5АНК250МВ8С	55	121	723	89	0,76	2,2	308	109	90	9,02	550
5AHK280S8	55	114	723	89	0,82	2,2	279	125	90	10,55	700
5АНК280М8	75	153	725	90	0,82	2,2	359	131	93	13,71	800
5AHK315S8	90	177	725	92	0,79	2	267	206	90	6,1	1000
5АНК315МА8	110	216	725	92,5	0,79	2,2	340	195	90	6,8	1150
5АНК315МА8С	115	230	725	92,5	0,79	2,2	355	196	90	7,3	1150
5АНК315МВ8С	130	256	730	92,8	0,79	2,2	416	188	90	8,6	1200
5АНК315МВ8	132	257	730	92,8	0,79	2,2	417	190	90	00 00	1200
2р=10
5AHK315S10	55	120	580	90	0,74	2,3	210	162	85	5,1	930
5AHK315S10C	65	142	580	90	0,74	2,3	240	165	85	5,6	950
5АНК315МА10	75	163	580	91,5	0,74	2,3	288	160	85	6,4	1090
5АНК315МВ10	90	192	580	91,5	0,75	2,4	345	158	85	7,6	1160
5АНК315МВ10С	95	200	580	91,5	0,75	2,4	345	168	85	7,6	1160

Габаритные и установочно-присоединительные размеры

Тип	Полюсов	Габаритные размеры			Установочные и присоединительные размеры
		d30	L30	h31	b10	L10	L31	d1	L1	b1	h8	h	d10	b11	L11	h10
		AC	L	HD	A	B	C	D	E	F	G	H	K	AB	BB	HA
5АНК200М	4,6,8	465	920	495	318	267	133	60	140	18	53	200	19	400	353	25
5АНК200L	4,6,8	465	960	495	318	305	133	60	140	18	53	200	19	400	391	25
5АНК225М	4,6,8	520	1060	545	356	311	149	65	140	18	58	225	19	450	393	28
5АНК250S	4,6,8	550	1110	600	406	311	168	75	140	20	67,5	250	24	510	417	30
5АНК250М	4,6,8	550	1150	600	406	349	168	75	140	20	67,5	250	24	510	455	30
5АНК280S	4,6,8	610	1310	655	457	368	190	80	170	22	71	280	24	570	581	35
5АНК280М	4,6,8	610	1310	655	457	419	190	80	170	22	71	280	24	570	581	35
5АНК315S	4,6,8,10	665	1435	740	508	406	216	90	170	25	81	315	28	628	661	40
5АНК315МА	4,6,8,10	665	1620	740	508	457	216	90	170	25	81	315	28	628	754	40
5АНК315МВ	4,6,8	665	1620	740	508	457	216	90	170	25	81	315	28	628	754	40
5АНК315МВ	10	665	1620	740	508	457	21 6	90	170	25	81	315	28	628	754	40
5АНК315МС	4,6,8,10	665	1620	740	508	457	216	90	170	25	81	315	28	628	754	40

ВАЖНО: все указанные размеры являются справочной характеристикой. ГК ПРАКТИК оставляет за собой право вносить изменения в конструкцию электродвигателя. При этом, фактические габаритные и присоединительные размеры могут отличаться от значений на сайте или в каталоге, однако такие отличия не повлияют на эксплуатационные характеристики оборудования.

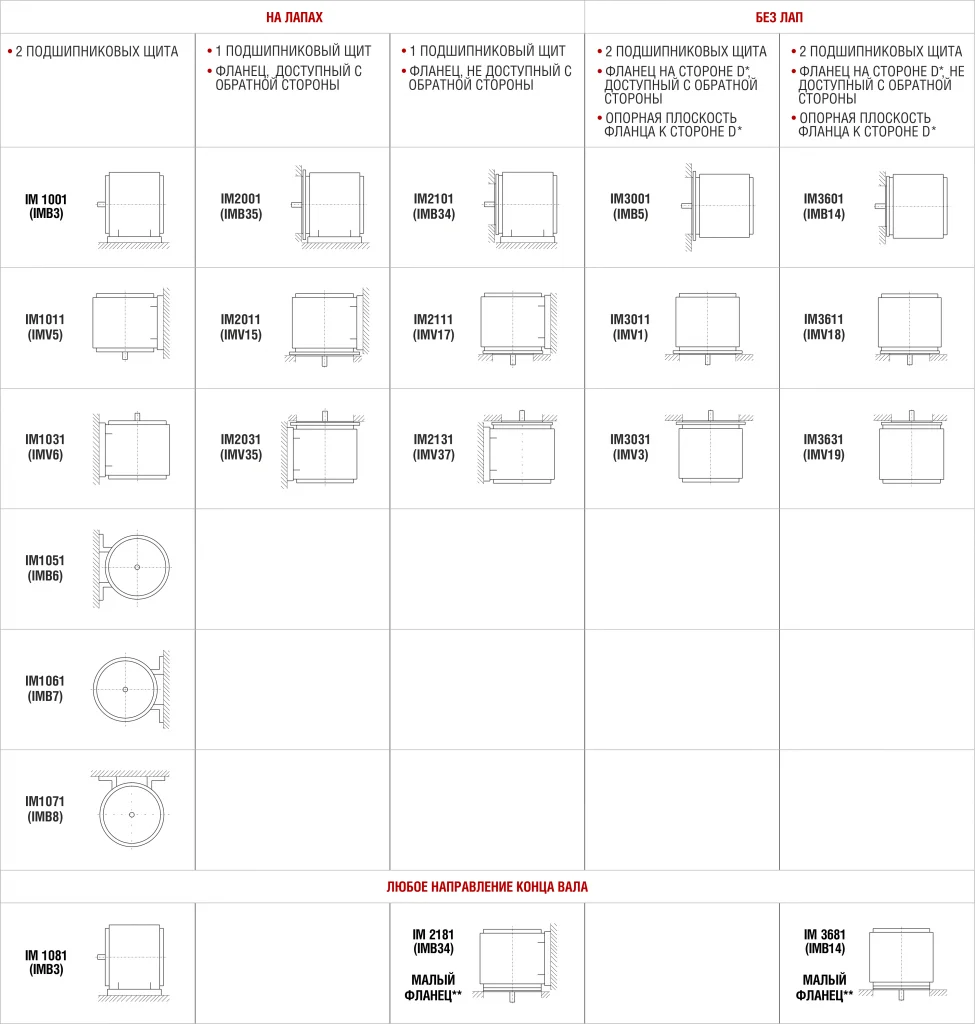

Конструктивные исполнения по способу монтажа




Штриховка обозначает опорную сторону.

*Сторона привода.
** Малый фланец - щит с отверстиями в корпусе электродвигателя. Крепление к оборудованию винтами.
В зависимости от габарита электродвигателя некоторые монтажные исполнения могут быть недоступны. Возможно производство электродвигателей в других монтажных исполнениях, не указанных в таблице.

Напряжение и частота питающей сети

Трехфазные асинхронные электродвигатели изготавливаются на номинальные напряжения: 380, 660, 220/380, 380/660В при частоте 50 Гц по ГОСТ IEC 60034-1-2014. Также, по согласованию с заказчиком, возможно производство и на другие номинальные напряжения, в том числе и на частоту 60Гц.

Однофазные двигатели предназначены для работы от сети переменного тока напряжением 220 В частотой 50 Гц.

Степень защиты

Степень защиты обозначается IP … по ГОСТ IEC 60034-5-2011.



Пример: IP55 - электродвигатель, защищенный от водяных струй и пыли со всех направлений.

Режим работы

Электродвигатели общепромышленного назначения могут работать в различных режимах в соответствии с ГОСТ IEC 60034-1-2014 и обозначается S…(1, 2, 3, 4, 5, 6, 7, 8), где:
S1 – продолжительный режим работы;
S2 – кратковременный режим работы;
S3 – периодический повторно-кратковременный режим работы;
S4 – периодический повторно-кратковременный режим работы с влиянием пусковых процессов;
S5 – периодический повторно-кратковременный режим работы с влиянием пусковых процессов и электрическим торможением;
S6 – перемежающийся режим работы;
S7 – периодический перемежающийся режим работы с влиянием пусковых процессов и электрическим торможением;
S8 – периодический перемежающийся режим работы с периодически меняющейся частотой вращения.
Климатическое исполнение
Двигатели могут использоваться в макроклиматических районах с климатом в условиях определяемых категориями размещения по ГОСТ 15150-69.


Климатические факторы

Климатическое исполнение	Категория размещения	Верхнее значение рабочей температуры, °С	Нижнее значение рабочей температуры,°С	Максимальное значение относительной влажности, %
У	1,2	+40	-45	100 при 25°С
У	3	+40	-45	98 при 25°С
УХЛ	4	+35	+1	80 при 25°С
Т	2	+50	-10	100 при 25°С
ХЛ, УХЛ	1,2	+40	-60	100 при 25°С

Класс энергоэффективности

Электродвигатели с нормальным КПД и электродвигатели с повышенным КПД (энергосберегающие), и соответственно обозначение класса энергетической эффективности по международному стандарту IEC 60034-30:
IE1 - "стандартный" класс КПД;
IE2 - "повышенный" класс КПД;
IE3 - "премиум" класс КПД;
IE4 - "суперпремиум" класс КПД.
